Наземная станция связи для DJI Dock 3 и совместимых дронов. Режим шлюза с подключением к FlightHub 2 через Ethernet или 4G. 12 антенн, питание PoE и встроенная резервная батарея.

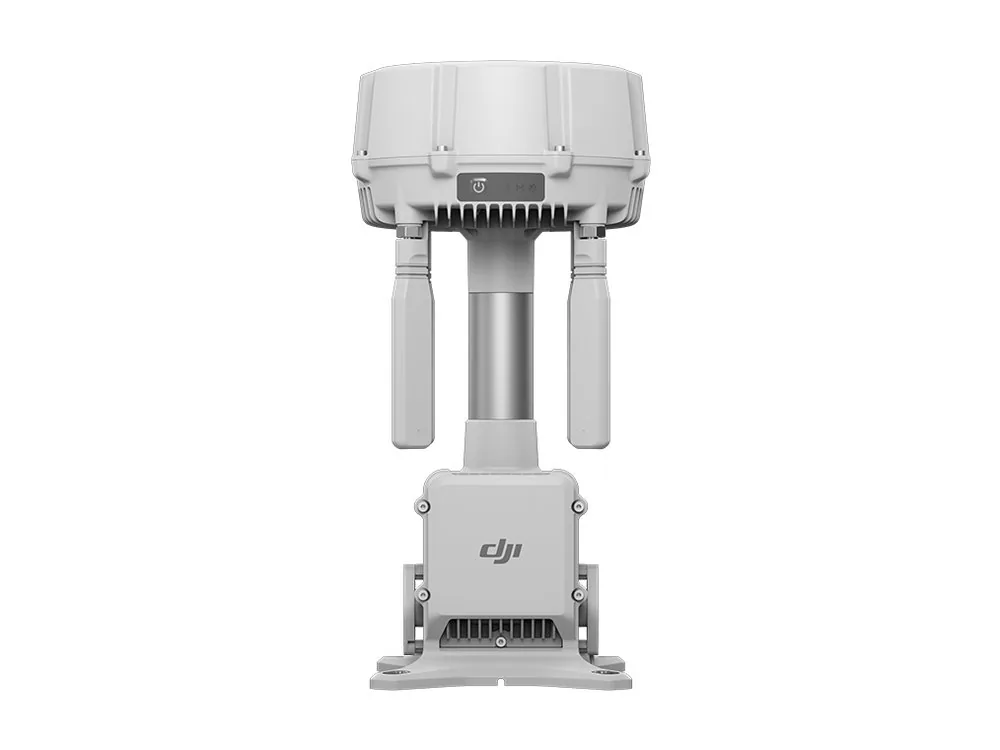

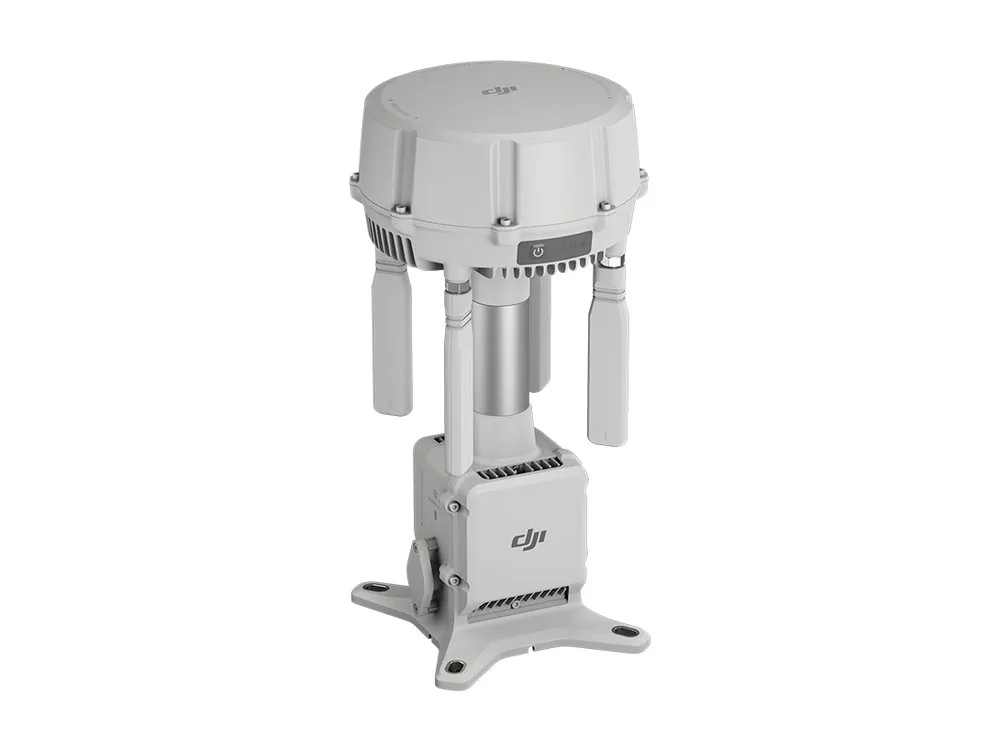

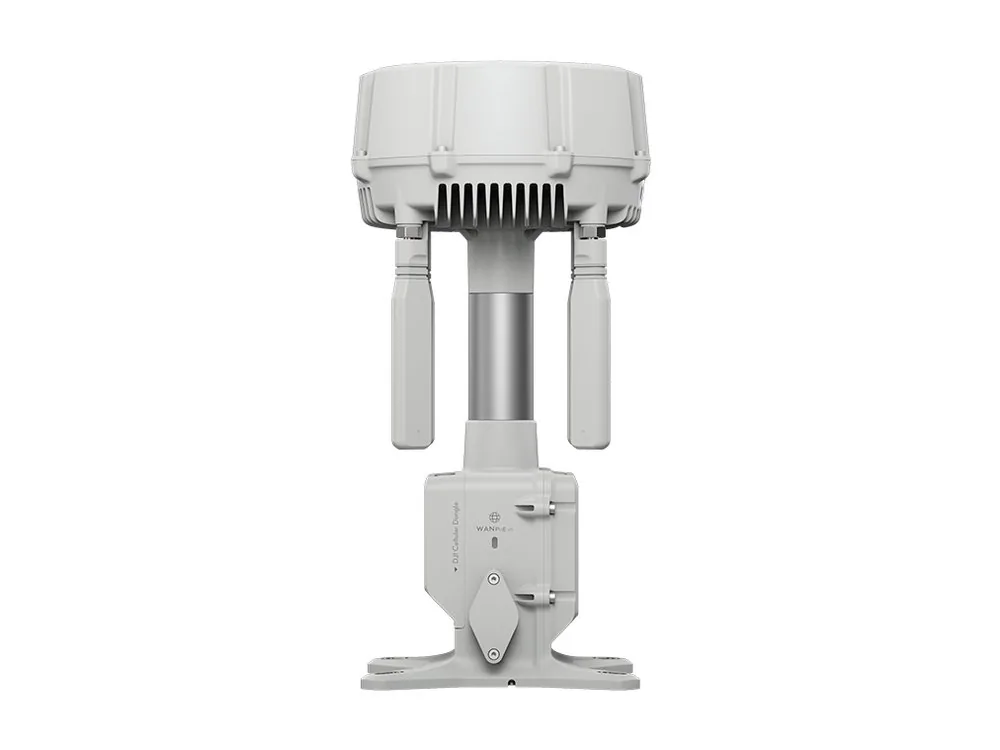

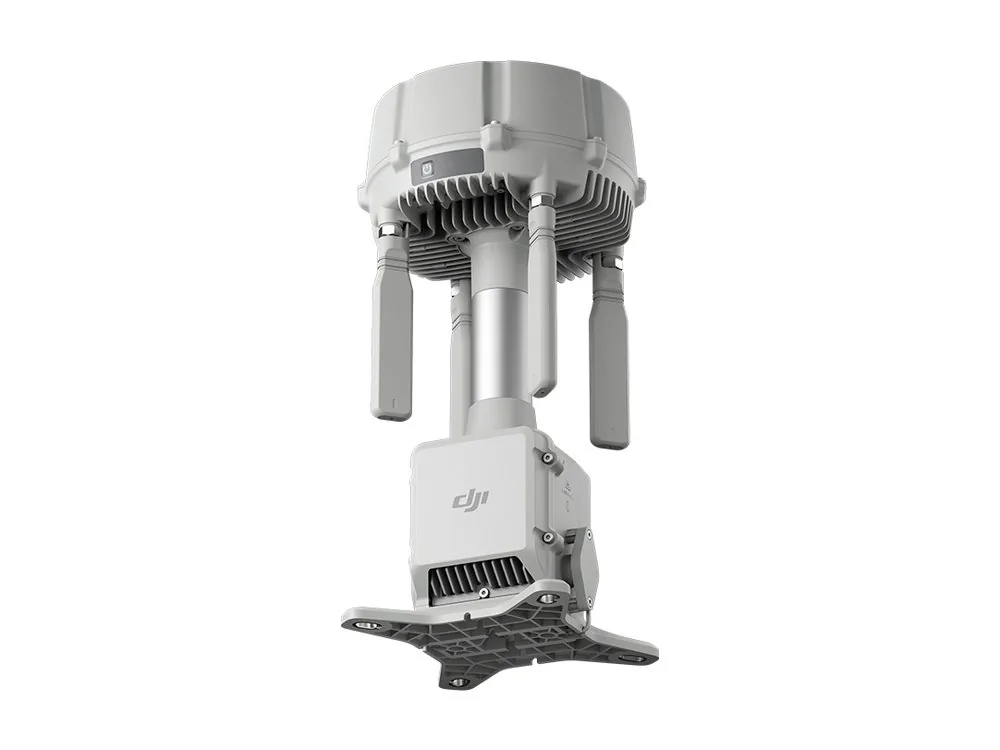

DJI O4 Ground Station — наземная станция связи для организации удалённых операций на объектах со сложными условиями размещения.
В режиме шлюза станция подключается к сети через Ethernet или 4G-модем Cellular Dongle 2 и связывает Dock 3 с DJI FlightHub 2, On-Premises или AIO. Массив из 12 антенн, питание PoE и встроенная резервная батарея обеспечивают надёжную работу.
Режим ретрансляции может быть недоступен в некоторых регионах.
Режим шлюза
Режим ретрансляции
Matrice 400 поддерживается станцией только в режиме ретрансляции.
| Частоты GNSS | GPS: L1C/A, L2C, L5 BeiDou: B1I, B2I, B3I, B1C, B2a, B2b Galileo: E1, E5a, E5b, E6 ГЛОНАСС: L1, L2 QZSS: L1C/A, L2C, L5 L-Band |
|---|---|
| Точность | Автономное позиционирование (без калибровки): 1,5 м по горизонтали, 3,0 м по вертикали (RMS) Спутниковая дифференциальная коррекция: 30 см по горизонтали, 40 см по вертикали (RMS), время сходимости 20 мин Калибровка по сетевому RTK: 1,0 см + 1 ppm по горизонтали, 3,0 см + 1 ppm по вертикали (RMS)Значения получены при открытом небе, хорошем расположении спутников, низкой ионосферной активности, без помех и многолучевости. Для калибровки рекомендуется точка подключения сетевого RTK с четырьмя и более спутниковыми системами. |
| Система передачи видео | DJI O4 Enterprise Enhanced |
|---|---|
| Частоты и мощность передатчика (ЭИИМ) | 902–928 МГц: < 30 дБм (IC), < 16 дБм (MIC) 1,430–1,444 ГГц: < 35 дБм (SRRC) 2,400–2,4835 ГГц: < 33 дБм (IC), < 20 дБм (CE/SRRC/MIC) 5,150–5,250 ГГц: < 23 дБм (IC/CE) 5,725–5,850 ГГц: < 33 дБм (IC), < 14 дБм (CE), < 30 дБм (SRRC)Разрешённые частоты зависят от страны и региона. |

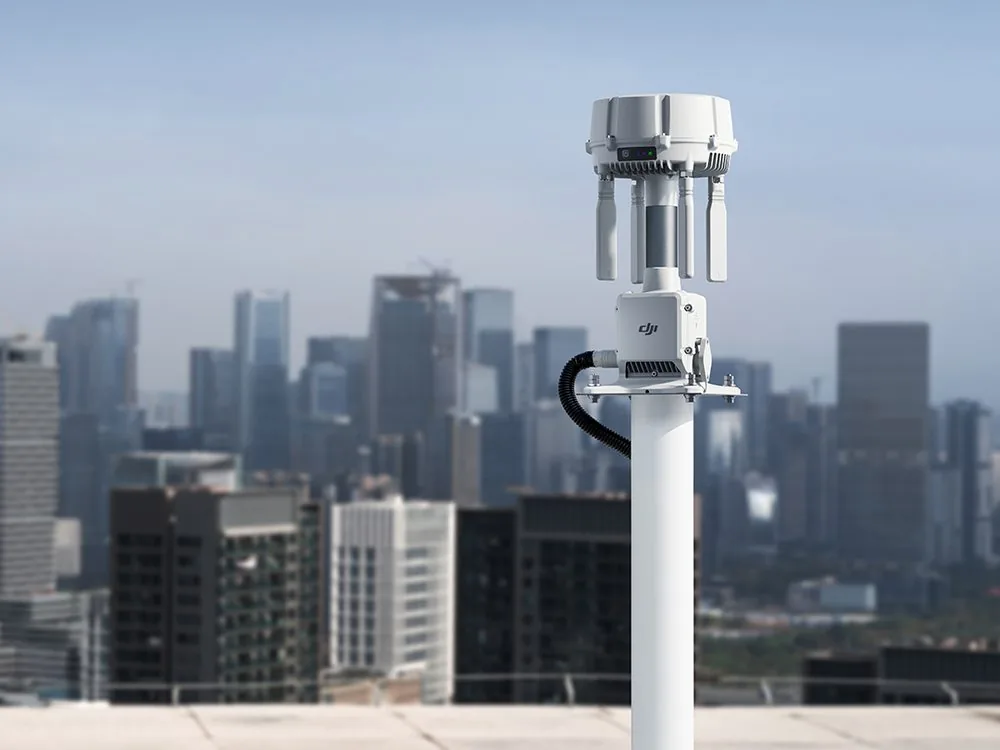

| Макс. дальность связи (без препятствий и помех) | IC: с Matrice 400* — 40 км, с другими дронами** — 30 км SRRC: с Matrice 400 — 25 км, с другими дронами — 18 км CE: с Matrice 400 — 25 км, с другими дронами — 18 км Пульт или Dock 3 — станция (режим ретранслятора): IC и SRRC — рекомендуется до 1 км, максимум 3 км; CE — рекомендуется до 300 м, максимум 1 кмВ одну сторону без возврата. * Matrice 400 работает со станцией только в режиме ретранслятора. ** В режиме шлюза — Matrice 4D/4TD с Dock 3; в режиме ретранслятора — Matrice 4E, Matrice 4T и Matrice 4D/4TD с Dock 3 (в том числе с пультом DJI RC Plus 2 Enterprise). Станцию устанавливают на возвышенном открытом месте. |
| Дальность с помехами (без препятствий) | Сильные помехи (плотная застройка, жилые районы): около 1,8–6 км Средние (пригород, городские парки): около 6–18 км Слабые (открытая местность): около 18–40 кмСправочные данные: тест с Matrice 400 по стандарту IC. |
| Дальность с помехами и препятствиями | Слабые помехи, препятствия — здания: около 0–0,5 км Слабые помехи, препятствия — деревья: около 0,5–3 км |
| Антенны | 4 внешние и 8 внутренних направленных антенн OcuSync 4 Pro 2,4 / 5,2 / 5,8 ГГц: 2T4R; Sub-2G: 2T2R; разъём RP-SMA |
| Подключение к сети | Ethernet: скорость не ниже 100 Мбит/с, задержка не более 100 мс 4G: через DJI Cellular Dongle 2 (продаётся отдельно)При невыполнении требований возможны отключения и подтормаживание видео. 4G доступен не во всех странах. |
| Разъёмы питания | Ethernet (PoE): WAN и LAN, оба с входом PoE |
|---|---|
| Требования к кабелю | Уличная влагозащищённая витая пара категории 6 или выше, длина до 100 м, внешний диаметр 5,5–6,5 мм |
| Потребляемая мощность | Режим шлюза: макс. 65 Вт (с подогревом), обычно 17,1 Вт (без подогрева), энергосберегающий режим 7 Вт Режим ретранслятора: макс. 65 Вт (с подогревом); обычно 31,7 Вт с Dock 3 / Matrice 4 и 37,9 Вт с Matrice 400; без подключённого дрона — 29,7 Вт и 30,6 ВтСправочные данные. Энергосберегающий режим не рекомендуется при температуре от −40 до −20 °C. |
| Источники питания | Порт PoE станции DJI Dock 3 Сторонние источники PoE: IEEE 802.3bt Type 4 (PoE++): 52–57 В, до 99,9 Вт на порт, от −40 до +55 °C IEEE 802.3bt Type 3 (PoE++): 50–57 В, до 60 Вт, от −30 до +55 °C IEEE 802.3at Type 2 (PoE+): 50–57 В, до 30 Вт, от −20 до +55 °CНестандартные источники и PoE Type 1 не поддерживаются. С Type 2 работает только режим шлюза. Список проверенных источников — на странице загрузок DJI. |
| Резервный аккумулятор | LiPo, 3250 мА·ч, 23,4 Вт·ч |
| Работа от резервного аккумулятора | При отключении питания: режим шлюза — около 45 мин, режим ретранслятора — около 30 мин С полностью заряженным аккумулятором в режиме шлюза — около 2 чПри питании по PoE аккумулятор держится в режиме хранения (7,0–7,4 В) и не заряжается полностью. На холоде время работы снижается. |
| Зарядка резервного аккумулятора | PD 9 В или 12 В, перед установкой рекомендуется DJI 65W Portable Charger Время зарядки (65 Вт PD): около 2,5 чЗарядка от 5 В — только в выключенном состоянии, при температуре элементов от 0 до +55 °C. |
| Грозозащита Ethernet | Порты WAN/LAN: до 10 кА (суммарный ток разряда), EN/IEC 61643-21 Category C RJ45: 1,5 кА (импульс 8/20 мкс)Эффективность грозозащиты зависит от качества заземления. |
|---|---|
| Рабочая температура | С PoE++ Type 4: от −40 до +55 °C С PoE++ Type 3: от −30 до +55 °C С PoE+ Type 2: от −20 до +55 °CВерхний предел учитывает солнечное излучение. При −40 °C требуется безветрие. Перед зарядкой после экстремальных температур аккумулятор должен прийти к 0…+45 °C. |
| Автовключение по PoE | С PoE Type 2 и выше станция включается сама при подключении кабеля или восстановлении питания |
| Запуск на морозе | От −40 до −20 °C — запуск с подогревом при питании PoE от 60 Вт (Type 3 и выше) |
| Макс. высота размещения | 6000 м |
| Степень защиты | IP67Используйте комплектный кабельный ввод и уличный кабель категории 6. Заглушки разъёмов и радиатор Cellular Dongle 2 должны быть установлены, винты неиспользуемых портов затянуты. |
| Ударопрочность | IK07 |
| Габариты (Д × Ш × В) | 170 × 170 × 352 мм |
| Масса | 2,68 кг |
| Крепление | Анкерные болты φ6 × 70 мм или винты M6 (межосевое расстояние 60 мм) |
| Приложение | DJI Enterprise (Android) для установки и настройки |
|---|---|
| Облачные платформы | FlightHub 2, FlightHub 2 On-Premises, FlightHub Sync, DJI Cloud API |
| Внешние камеры | Поддержка протоколов ONVIF и GB/T 28181, до 4 видеопотоков 1080p H.264 одновременно |
| Открытая экосистема | ESDK 2.0 |
Характеристики приведены по официальным данным DJI (enterprise.dji.com/o4-ground-station/specs). Фактические значения могут отличаться в зависимости от условий эксплуатации и версии прошивки.
